Factor de forma

Atendiendo a la estructura modular o a la arquitectura abierta, los fabricantes de motherboard deben atenerse a los estándares y normas de la industria del hardware. Además cuando surge un elemento nuevo como por ej.: el puerto USB, todos los fabricantes deben cumplir con las normas y características constructivas de este puerto para no quedar afuera del negocio del hardware.El factor de forma de las placas indica las dimensiones y tamaño de las placas, lo que se vincula con el gabinete especifico también establece la posición de los anclajes, la distribución de los componentes (Slot de expansión, ubicación de los bancos de memoria, del zócalo del microprocesador, etc.) los formatos obsoletos son el AT y el BABY AT, y los formatos en uso son el AT-X, MICRO AT-X y el AT-X FLEX.

AT-X FLEX

Baby AT

MICRO AT - X

AT

PUENTE NORTE (NORTH BRIDGE)

El puente norte se encarga de soportar al microprocesador en el manejo de los BUSES y la memoria. Justamente sirve de conexión entre el motherboard, el microprocesador y la memoria, por eso su nombre de puente.
Generalmente las innovaciones tecnológicas como el soporte de memoria DDR y el BUS FSV son soportados por este chip.
La tecnología de fabricación del Northbridge es muy avanzada y es comparable a la del propio microprocesador. Por ejemplo si deben cargarse del BUS frontal de alta velocidad deberá manejar frecuencias de 400 a 800 MHz. Por eso requiere llevar un disipador y en algunos casos un ventilador.

PUENTE SUR (SOUTHBRIDGE)

El puente sur es el segundo chip de importancia y controla los BUSES de E/S de datos para periféricos y también determina el tipo de soporte IDE, la cantidad de puertos USB y el BUS PCI. También controla los puertos SATA.
La conexión entre los puertos norte y sur se realizaba a través del BUS PCI, pero recientemente, los fabricantes de motherboard han empezado a usar BUSES especialmente dedicados que permiten una transferencia de datos directa y sin interferencia entre los 2 puentes. El problema es que la vieja conexión PCI tiene un ancho de banda de solo 133 Mbit/Seg y quedo insuficiente para la velocidad de los dispositivos actuales. Solamente teniendo en cuenta que los discos rígidos actuales rondan los 100 Mbit/Seg y si le agregamos las transferencias de las placas que están colocadas en los slots PCI y los puertos USB 2.0 vemos que el bus PCI se encuentra congestionado. Por ejemplo el chipset i810 de Intel incorporó un pequeño BUS de 8 bits (1Byte) para interconectar ambos puentes.

BUSES

Los BUSES constituyen físicamente pistas de cobre de los circuitos impresos que intercomunican eléctricamente los dispositivos montados sobre el motherboard (Microprocesador, memoria RAM, BIOS, Puertos, etc.). Los BUSES de un motherboard se pueden dividir en: BUS de datos, BUS de direcciones y BUS de control.
El BUS de datos transporta los datos o instrucciones en forma de pulsos eléctricos desde y hacia el microprocesador. Dependiendo del sistema y del microprocesador este BUS tendrá una cantidad de líneas llamada ancho del BUS. Las primeras PC tenían BUSES de 8 Bits (8 líneas) y en la actualidad pueden llegar a 64 Bits.
Los parámetros de los buses son:
Ancho (cantidad de bits (líneas) por la que circulan los datos): se mide en bits.
Velocidad máxima de transferencia: Se mide en Bits/Segundo (Bps)Frecuencia del Clock: Se mide en ciclos/segundo (Hz).
Cantidad máxima de dispositivos permitidos: Se mide en cantidad (ejemplo, el cable IDE soporta hasta 2 dispositivos, 1 en la punta y otra en el medio).

	Ancho de banda	Velocidad de transferencia	Frecuencia del clock	Cant. máxima de dispositivos
PCI	32 bits o 64 bits	133mb/s--32bits 266mb/s--64bits	33,33 Mhz	1 por slot
USB 1.1	1 Bit	12 Mb/s
USB 2.0	1 Bits	480 Mb/s
USB 3.0	2 Bits	4,8 Gb/s
ISA (x16)	16 Bits	16 Mb/s	8 MHz	1 por slot
IDE	16 Bits	166 Mb/s		2 por cable
SATA I	8 Bits	150 Mb/s	1500 MHz	1 por cable
SATA II	8 Bits	300 Mb/s	3000 MHz	1 por cable
SATA III	8 Bits	600 Mb/s	6000 MHz	1 por cable
PCI Express (x16)	16 Bits	4 Gb/s		1 por slot

El bus de direcciones determina cual es el origen y destino de los datos. Cada dispositivo y cada posición de memoria tiene una dirección dentro de lo que se llama el mapa de memoria. Las direcciones no se pueden repetir. Lo descripto anteriormente se refiere a los elementos que están efectivamente montados sobre la placa.El sistema puede componerse además por dispositivos que se conectan a la placa mediante zócalos o ranuras de expansión (slot) que también deben interconectarse. Entonces las placas de expansión que se conectan a estas ranuras se integran al sistema. Cada tipo de ranura de expansión se conecta a un bus particular con características propias. Por ej. Los slot PCI, PCI Express y AGP.

Bus PCI (Peripherical Component Interface)

El bus PCI posee un conector blanco de aproximadamente 8.5 cm de largo. Tiene una ranura para la correcta colocación de las placas. Fue desarrollado por Intel y luego adoptado por la industria. Actualmente en este slot se conectan placas de expansión como: placas de red, placas de audio, modem telefónico, sintonizadoras de tv, placas de adquisición de datos, placas de ampliación de puertos USB, etc.
Cantidad máxima de dispositivos: 10.
Ancho del bus: 32 o 64 bits (seleccionable).
Frecuencia del clock: 33mhz.
Velocidad de transferencia: 133mb/s _ 32bits
                                        266mb/s _ 64bits

Bus PCI Express

El bus PCI-e se comenzó a desarrollar entre los años 1999 y 2001. Durante su desarrollo tuvo varios nombres como: System I/O, Infinibaud, 3GIO, Araphade. Finalmente su desarrollo termino en manos de un grupo denominado PCI-SIG (Peripherical Component Interface – Special Interest Group) que es una organización sin fines de lucro que tiene como asociados a empresas fabricantes de hardware.
El bus PCI presenta mejores características de velocidad y flexibilidad, como son la transmisión en serie y el sistema de conexión punto a punto.

La transmisión en serie es una de las primeras interfaces de la PC que sigue presente en los motherboards actuales. La interfaz R2232 ha sido reemplazada por una superior como la USB. La transmisión de datos en el bus PCI-e justamente se realiza en serie, es decir, los datos van pasando bit a bit, uno detrás del otro, mientras que en las interfaces en paralelo, los datos viajan por varios cables a la vez, actualmente se privilegia el uso de interfaces en serie porque utilizan menos tensión, genera menos interferencias eléctricas y permitir alcanzar mayores sin perdidas de información, además son más simples y permiten un diseño más compacto.
La conexión punto a punto quiere decir que la comunicación entre un dispositivo y otro es directa, lo que permite total del ancho de banda puesto que cada dispositivo se comunicara con otro sin que nada interfiera en su camino, por ejemplo:
Dijimos que el puerto PCI estándar tiene todos los conectores conectados en paralelo por lo que comparten el ancho de banda del bus (133mb/s).
En el sistema PCI-e la conexión de los conectores de expansión con el chipset se realiza mediante un módulo muchas veces en un puente sur. Podemos comparar el bus PCI-e y el bus PCI haciendo una analogía con los concentradores de red; los puntos switch y hub. En un java los datos que quieren pasar de una maquina a otra deben pasar por todos los que estén en un puerto y otro hasta que encuentren el destino correcto, mientras que el switch tiene una “inteligencia” que le permite saber la dirección de cada máquina conectada y envía los datos directamente de una hacia la otra.
La conexión básica (x1) consta solamente de 4 cables, 2 para la transmisión de datos en un sentido y 2 para el otro. Cada uno de ellos trabaja a una frecuencia de 2ghz, lo que permite una transferencia de datos de 2ghz/s, lo que equivale a 256mb/s. Debemos considerar que esos 256mb/s se transmiten en un solo sentido y que contando el otro sentido alcanzamos los 512mb/s, que es una cifra media despreciable comparada con los 133mb/s del bus PCI.
Gracias a esta característica de contar simplemente con 4 cables es que ahora los diseños del motherboard son más sencillos y compactos, la ranura PCI-e x4 tiene 4 pares de conectores y la PCI-e x16 tiene 16 pares de conectores.

Bus frontal (Font Side Bus, FSB)

Antiguamente solo existía un bus de datos y el microprocesador accedía a la RAM y a la memoria cache a través de él. Para optimizar el desempeño Intel introdujo el DIB (dos buses independientes) que permite que el microprocesador acceda a la memoria cache a través del Back-side bus y a los datos a través del Front-side bus, regularmente la velocidad del microprocesador está determinada por la frecuencia, se determina aplicando un factor de multiplicación a la frecuencia del SSD, por ejemplo: si aplicamos un factor de multiplicación de 5 a 1 SSD que está trabajando a 100mhz, se obtiene una velocidad de procesamiento del procesador de 50mhz. Este procesamiento se conoce como overclocking, en algunos motherboards esto se hacía cambiando la posición de un puente (jumper) y hoy en día se hace desde el set up.

Motherboard

  El motherboard, también llamado placa principal (mainboard), es un circuito impreso que consiste en un material aislante (fibra de vidrio, Pertinax) sobre el cual se hallan los conductores de cobre que permiten la interconexión y la fijación de los diversos componentes electrónicos necesarios para el funcionamiento de la PC.

  Con la tecnología actual pueden producirse circuitos impresos con varias capas.

  Las PC nacieron con el concepto de arquitectura modular que quiere decir que cualquier fabricante puede producir sus partes, si respeta ciertas normas y estándares. Por lo tanto los motherboards también gozaron de la arquitectura modular, lo que posibilita no solo usar partes de diversos fabricantes, sino también efectuar mejoras (upgrades) que dejan la puerta abierta para que terceros produzcan partes que se puedan incorporar a las PC: placas de video, placas de sonido, placas sintonizadoras y capturadoras de TV, placas de red, etc. De esta manera surgieron los llamados clones de PC, sin marca específica, cuyos componentes proceden de diferentes fabricantes, algunos de ellos especializados en un tipo de componente.

Elementos de un motherboard

1) Conectores: Todos los motherboards con factor de forma ATX poseen un panel trasero con conectores, entre ellos se encuentran los siguientes: para mouse y teclado (tipo PS/2), puerto USB, conector paralelo (impresora), conector RJ-45 (red Ethernet), VGA, DVI, HDMI (video y sonido estéreo), puerto de audio (micrófono, línea, auriculares), puerto RS232.

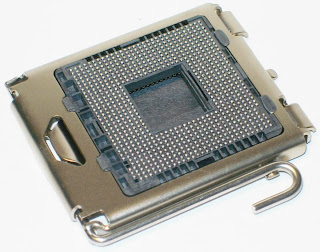

2) Socket (zócalo del microprocesador): aquí se coloca el microprocesador, su forma y cantidad de pines, depende de la marca y modelo del microprocesador. En algunos casos, también posee los anclajes para el cooler  (disipador y ventilador).

3) Conectores  (slot para la memoria RAM): aquí se conectan los módulos de memorias RAM dinámica que reciben el mismo nombre que las memorias  (SIMM, DIMM, RIMM).

4)  Conectores IDE: estos conectores, se conectan los discos rígidos y las unidades de lectura y escritura de CD’s y DVD’s.  Permite conectar hasta 2 unidades por conector y están siendo reemplazados actualmente por conectores SATA.

5) Conectores SATA: son los usados actualmente en lugar de los IDE. Permiten velocidades de transferencia 4 veces más rápidas.

6) Conector de alimentación: mediante este conector, se suministran al motherboard  las diferentes tensiones de alimentación provenientes de la fuente.  Antiguamente, este conector era del tipo AT, hoy en día la norma es ATX.

Arriba conector AT

Arriba conector ATX

7) BIOS (Basic Input Output System): este  chip alberga el software básico del motherboard que le permite al sistema operativo comunicarse con el hardware. Entre otras cosas el BIOS, controla la forma en que el motherboard maneja la memoria, los discos duros y mantiene el reloj en hora. El BIOS contiene 2 tipos de memoria: una memoria ROM (Read Only Memory, es decir, de lectura solamente, actualmente de tipo “flash”) y una memoria RAM (Memoria de lectura y escritura) llamada Set Up, que es mantenida por una pila a la que se accede cuando la maquina arranca (apretando F2 o suprimir cuando inicia).

8) Chipset Northbridge: es un circuito integrado que se encarga del control del bus de datos y la memoria. En motheroboards antiguos también controlaba el bus AGP.

9) Conectores al gabinete: aquí se conectan los comandos e indicadores que se encuentran en el frente del gabinete: LED de encendido, Botón de encendido, Botón de reset, LED que indica el acceso a datos en el disco rígido, etc.

10) Chipset Southbridge: es la parte del chipset que se encarga de brindar conectividad. Controla los discos rígidos, el BUS PCI y los puertos USB.

11) Pila (Tipo CR2032): mantiene el SET UP.

12) Slot PCI: En esta ranura se conectan actualmente algunas placas como por ejemplo sintonizadoras de TV, capturadoras de video, puertos USB 2.0, y placas de adquisición de datos, etc.

13) Slot AGP: Antiguamente se conectaba en esta ranura la placa de video. Hoy en día está en desuso y se utiliza el slot PCI EXPRESS.

Tp Nº 2

1) Conceptos de tensión, corriente, resistencia y potencial eléctrico. Unidades de medida.

La tensión eléctrica o diferencia de potencial (también denominada voltaje) es una magnitud física que cuantifica la diferencia de potencial eléctrico entre dos puntos. También se puede definir como el trabajo por unidad de carga ejercido por el campo eléctrico sobre una partícula cargada para moverla entre dos posiciones determinadas. Se puede medir con un voltímetro y su unidad de medida es el volt.

La corriente eléctrica es la circulación de cargas o electrones a través de un circuito eléctrico cerrado, que se mueven siempre del polo negativo al polo positivo de la fuente de suministro de fuerza electromotriz (FEM). Su unidad de medida es el ampére.


La potencia eléctrica es la velocidad a la que se consume la energía. Se mide en Watts.


La resistencia eléctrica es la mayor o menor oposición que tienen los electrones para desplazarse a través de un conductor. La unidad de resistencia en el sistema internacional es el ohm, que se representa con la letra griega omega (Ω), en honor al físico alemán George Ohm, quien descubrió el principio que ahora lleva su nombre.

2) Ley de ohm

La ley de Ohm dice que la intensidad que circula entre dos puntos de un circuito eléctrico es proporcional a la tensión eléctrica entre dichos puntos. Esta constante es la conductancia eléctrica, que es lo contrario a la resistencia eléctrica.

La intensidad de corriente que circula por un circuito dado, es directamente proporcional a la tensión aplicada e inversamente proporcional a la resistencia del mismo.



3) Leyes de Kirchhoff

Las leyes de Kirchhoff son dos igualdades que se basan en la conservación de la energía y la carga en los circuitos eléctricos.

Ley de corrientes de Kirchhoff: Esta ley también es llamada ley de nodos o primera ley de Kirchhoff y es común que se use la sigla LCK para referirse a esta ley. La ley de corrientes de Kirchhoff nos dice que:
En cualquier nodo, la suma de las corrientes que entran en ese nodo es igual a la suma de las corrientes que salen. De forma equivalente, la suma de todas las corrientes que pasan por el nodo es igual a cero.

Ley de tensiones de Kirchhoff: Esta ley es llamada también Segunda ley de Kirchhoff, ley de lazos de Kirchhoff o ley de mallas de Kirchhoff y es común que se use la sigla LVK para referirse a esta ley.
En un lazo cerrado, la suma de todas las caídas de tensión es igual a la tensión total suministrada. De forma equivalente, la suma algebraica de las diferencias de potencial eléctrico en un lazo es igual a cero.

5) Determinar cual debe ser la potencia de la fuente para un motherboard con Intel Core I5, 4gb de memoria RAM, una placa de video de 1gb, un disco rígido de 1tb y una lectora y grabadora de CD/DVD.

Con una fuente de 400w o de 430w alcanzaría y sobraría.


7) ¿Qué es una UPS, y para qué se usa? Indique cual utilizaría para una sola PC, y su costo; y para 10 PC's, y su costo. Autonomía mínima 10 minutos.

Un sistema de alimentación ininterrumpida, SAI, también conocido como UPS (del inglés uninterruptible power supply), es un dispositivo que gracias a sus baterías u otros elementos almacenadores de energía, puede proporcionar energía eléctrica por un tiempo limitado y durante un apagón a todos los dispositivos que tenga conectados. Otras de las funciones que se pueden adicionar a estos equipos es la de mejorar la calidad de la energía eléctrica que llega a las cargas, filtrando subidas y bajadas de tensión y eliminando armónicos de la red en el caso de usar corriente alterna.

Los UPS dan energía eléctrica a equipos llamados cargas críticas, como pueden ser aparatos médicos, industriales o informáticos que, como se ha mencionado anteriormente, requieren tener siempre alimentación y que ésta sea de calidad, debido a la necesidad de estar en todo momento operativos y sin fallos (picos o caídas de tensión).


8) La pinza amperimétrica es un tipo especial de amperímetro que permite medir la corriente eléctrica sin necesidad de abrir el circuito. Su funcionamiento se basa en medir la corriente eléctrica que circula a través de un conductor a partir del campo eléctrico que este genera a su alrededor.


9) El daño de la corriente en el cuerpo humano dependen de 3 factores fundamentales:

A)- Intencidad de la corriente (amper)
B)- Duración de la corriente en el cuerpo humano.
C)- Recorrido de la corriente dentro del cuerpo humano.


A) - Con respecto a la intensidad de la corriente eléctrica, la siguiente tabla nos da una idea.
(los datos están dados en miliamper = 1 Amper dividido en 1000).

Menos de 1 mA (0.001 amper) no se siente.

De 1 mA a 8 mA (0.001 a 0.008 amper) sensación molesta, sin dolor.
De 8 mA a 15 mA (0.008 a 0.015 amper) choque doloroso, sin
perdida del control muscular.

De 15 mA a 20 mA (0.015 a 0.020 amper) se pierde el control muscular, la persona no puede desprenderse de la corriente.

De 20 mA a 50 mA (0.020 a 0.050 amper) fuertes contracciones musculares, dificultad para respirar.

De 50 mA a 100 mA (0.050 a 0.100 amper) posibilidad de trastornos en el corazón y los pulmones con riesgo de muerte.

De 100 mA a 200 mA (0.100 a 0.200 amper) muerte de la victima si pasa por el corazón y los pulmones.


B) - El daño que produce la corriente es tanto mayor cuando más tiempo esté el cuerpo al pasaje de la corriente.


C) - Recorrido que sigue la corriente dentro del cuerpo humano.

  Los peores casos se dan cuando la corriente pasa por centros nerviosos que comandan el funcionamiento del corazón y los Pulmones.
  Son particularmente peligrosas las
corrientes que pasan por la cabeza y
los pies, de una mano a la otra, o entra por una mano y sale por un pie.
En cambio si la corriente pasa de un dedo a otro de la misma mano, o de la muñeca a la punta de los dedos, de la rodilla a los pies, el daño se reduce a parálisis temporarias y molestias secundarias.

  Existen dos maneras que el cuerpo de una persona sea recorrido por la corriente eléctrica:

A) Cuando toca accidentalmente 2 conductores de un circuito con tensión.

B) Cuando el cuerpo de la persona toca 1 conductor con tensión y un punto de descarga a tierra.


10) La puesta a tierra de instalaciones eléctricas está relacionada en primer lugar con la seguridad. El sistema de puesta a tierra se
diseña normalmente para cumplir dos funciones de seguridad. La
primera es establecer conexiones equipotenciales.

  Toda estructura metálica conductiva expuesta que puede ser

tocada por una persona, se conecta a través de conductores de conexión eléctrica. La mayoría de los equipos eléctricos se aloja en el interior de cubiertas metálicas y si un conductor energizado llega a entrar en contacto con éstas, la cubierta también quedará temporalmente energizada.

  Si una persona está en contacto simultáneamente con dos piezas
diferentes de una estructura metálica expuesta, el conductor de
conexión eléctrica debiera garantizar que la persona no reciba un
choque eléctrico, haciendo que la diferencia de potencial entre los
equipos sea insuficiente para que esto ocurra.

  En la casa, la conexión eléctrica garantiza que si ocurriese una falla a la cubierta metálica de una máquina lavadora u otro electrodoméstico, cualquier persona que estuviese tocando en el momento de falla simultáneamente uno de estos equipos y el
estanque metálico, no experimentaría un choque eléctrico.

  La segunda función de un sistema de puesta a tierra es garantizar
que, en el evento de una falla a tierra, toda corriente de falla que se
origine, pueda retornar a la fuente de una forma controlada. Por
una forma controlada se entiende que la trayectoria de retorno está
predeterminada, de tal modo que no ocurra daño al equipo o lesión
a las personas.


11) Su principio de funcionamiento se basa en que la suma fasorial de las intensidades de línea de un circuito eléctrico es igual a cero; y observemos que en un sistema monofásico la corriente que circula por el neutro tiene exactamente el mismo valor que la que circula por la fase, por lo tanto, en situaciones normales su suma es igual a cero. Cuando ello no sucede, es decir cuando el neutro o la fase tuviera una pérdida o derivación de corriente a tierra, producirá un desequilibrio que hará actuar el mecanismo de desconexión del disyuntor.


12) Al circular la corriente por el electroimán, crea una fuerza que, mediante un dispositivo mecánico, tiende a abrir un contacto, pero sólo podrá abrirlo si la intensidad que circula por la carga sobrepasa el límite de intervención fijado.

Este nivel de intervención suele estar comprendido entre 3 y 20 veces la intensidad nominal (la intensidad de diseño del interruptor magnetotérmico) y su actuación es de aproximadamente unas 25 milésimas de segundo, lo cual lo hace muy seguro por su velocidad de reacción.

Esta es la parte destinada a la protección frente a los cortocircuitos, donde se produce un aumento muy rápido y elevado de corriente.

La otra parte está constituida por una lámina bimetálica que, al calentarse por encima de un determinado límite, sufre una deformación y pasa a la posición señalada en línea de trazos lo que, mediante el correspondiente dispositivo mecánico, provoca la apertura del contacto.

Esta parte es la encargada de proteger de corrientes que, aunque son superiores a las permitidas por la instalación, no llegan al nivel de intervención del dispositivo magnético. Esta situación es típica de una sobrecarga, donde el consumo va aumentando conforme se van conectando aparatos.


13)

14)

Una sola computadora consume 250W~ (10 computadoras consumirían 2500W~), cada impresora láser consume 500W~ (2 consumirían 1000W~), cada multifunción consume 100W~ (2 consumirían 200W~. Total 3700W.

2 circuitos de 1850W.

1 Tablero con 1 Disyuntor y 2 Llaves termomagnéticas.

3 Colores diferentes de cables.


15) Si, es suficiente ya que soporta aproximadamente 18A y cada circuito del punto anterior consume 10A.


16)

PC de $4000 ARG

Gabinete: Thermaltake V3 Black Edition

http://articulo.mercadolibre.com.ar/MLA-458137273-gabinete-thermaltake-v3-black-edition-gamer-mejor-precio-_JM

$399.00

Mother: Asus M4a88t-m

-CPU
AMD AM3 Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors
                 Supports AM3 45 nm CPU
                 Supports CPU up to 140 W
                 AMD Cool 'n' Quiet™ Technology

-Chipset
AMD 880G/SB710

-Memory
4 x DIMM, Max. 16GB, DDR3 1866(O.C.)/1333/1066 Hz ECC, Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
* Due to OS limitation, when installing total memory of                             4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit Windows® OS when you want to install 4GB or more memory on the motherboard.
* AMD AM3 100 and 200 series CPU support up to DDR3 1066MHz.

-Graphic
Integrated ATI Radeon™ HD 4250 GPU
Multi-VGA output support : HDMI/DVI/RGB ports
* Supports HDMI with max. resolution 1920 x 1080 60 Hz
* Supports DVI with max. resolution 2560 x 1600 60 Hz
* Supports RGB with max. resolution 2048 x 1536 85 Hz
Maximum shared memory of 1024 MB
Dual independent displays support with HDMI/DVI and D-Sub
Hardware Decode Acceleration for H.264, VC-1, and MPEG-2
Blu-ray playback support *1
Supports DirectX 10.1, OpenGL 2.0, Shader Model 4.1, Universal Video Decoder (UVD) 2.0

-Multi-GPU Support
Supports AMD CrossFireX™ Technology

-Expansion Slots
1 x PCIe 2.0 x16
2 x PCIe 2.0 x1
2 x PCI

-Storage
AMD SB710 controller :
1 x UltraDMA 133/100/66 for up to 2 PATA devices , navy blue
6 x SATA 3Gb/s port(s), blue

-LAN
Realtek® 8111E , 1 x Gigabit LAN Controller(s), featuring AI NET2

-Audio
VIA VT1705S 8-Channel High Definition Audio CODEC
* Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
* Optical S/PDIF out port(s) at back panel

-USB Ports
Built-in Controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
Built-in Controller :
10 x USB 2.0 port(s) (4 at back panel, black, 6 at mid-board)

-Overclocking Features
Overclocking Protection :
* ASUS C.P.R.(CPU Parameter Recall)

-Special Features

ASUS Power Design :
* ASUS EPU-4 Engine
Turbo Key
TurboV
Core Unlocker
Auto Tuning *2
GPU NOS
ASUS Exclusive Features :
* MemOK!
* Anti-Surge
* Express Gate
ASUS Quiet Thermal Solution :
* Stylish Fanless Design Heat-sink solution
* ASUS Q-Fan
ASUS EZ DIY :
* ASUS O.C. Profile
* ASUS CrashFree BIOS 3
* ASUS EZ Flash 2
* ASUS MyLogo 2
100% All High-quality Conductive Polymer Capacitors

-Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.0
4 x USB 2.0
6 x Audio jack(s)

-Internal I/O Ports
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
1 x IDE connector(s)
1 x COM port(s) connector(s)
6 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x parallel port connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)

-Accessories
User's manual
I/O Shield
1 x UltraDMA 133/100 cable(s)
2 x SATA 3Gb/s cable(s)

-BIOS
16 Mb Flash ROM , AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

-Manageability
WOL by PME,WOR by PME,WOR by Ring,PXE

-Support Disc
Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities

-Form Factor
uATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

-Note
*1: Please use Windows Vista or above OS for Blu-ray Playback.
*2: Adopt fast mode

Especificaciones de este Motherboard (Pagina oficial)

http://articulo.mercadolibre.com.ar/MLA-455944767-1028asu0015-mother-asus-m4a88t-musb3-am3-ddr3-_JM

$998.00

Micro Procesador: Amd Phenom Ii X4 965 3.4 Ghz Black Edition

http://articulo.mercadolibre.com.ar/MLA-458102448-amd-phenom-ii-x4-965-34-ghz-black-edition-_JM

$750.00

Ram: Kingston 8 Gb Ddr3 1333 Mhz

http://articulo.mercadolibre.com.ar/MLA-459449494-memoria-ram-pc-8-gb-ddr3-1333-mhz-kingston-1-solo-modulo-8gb-_JM?redirectedFromParent=MLA452120082

$549.99

Disco Rígido: Western Digital 500gb

http://articulo.mercadolibre.com.ar/MLA-458100746-disco-rigido-western-digital-500gb-sata-2-7200rpm-bufer16-mb-_JM

$439.99

Grabadora y Lectora Dvd/Cd: Samsung

http://articulo.mercadolibre.com.ar/MLA-455485496-grabadora-lectora-dvd-cd-samsung-sata-24x-duallayer-nuevas-_JM

$127.98

Fuente: Thermaltake 600w Tr2 Tr-600

http://articulo.mercadolibre.com.ar/MLA-458819503-fuente-thermaltake-600w-tr2-tr-600-garantia-oficial-5-anos-_JM

$599.99
